※ Target : 트랜스패런트 브리징 이해하기.



* Step.1

- Switch 에서의 Spanning-Tree Protocol ( ; STP )  기본 동작

- show cdp neighbors 명령어 이해

- MAC 주소 이해



* Transparent Bridging ?  (트랜스패런트 브리징)

- Ethernet Switch 가 프레임을 수신하여 목적지로 전송하는 방식과 절차를 정의.

(프레임을 참조하여 MAC 주소 테이블을 생성, 갱신, 목적지로 전송할 때 사용)

- 사용자가 의식하지 못하게 자동으로 동작 한다는 의미에서 'Transparent (투명한)' 을 사용.




Ex 1) Testing Topology



* 설정) Router 1, 2, 3 기본 설정



* R1 설정

R1> en

R1# conf t

R1(config)# int f0/0

R1(config-if)# mac-address 0000.0000.0001

R1(config-if)# ip add 1.1.1.1 255.255.255.0

R1(config-if)# no shutdown

R1(config-if)# int f0/1

R1(config-if)# shutdown



* R2 설정

R2> en

R2# conf t

R2(config)# int f0/0

R2(config-if)# mac-address 0000.0000.0002

R2(config-if)# ip add 1.1.1.2 255.255.255.0

R2(config-if)# no shutdown

R2(config-if)# int f0/1

R2(config-if)# shutdown



* R3 설정

R3> en

R3# conf t

R3(config)# int f0/0

R3(config-if)# mac-address 0000.0000.0003

R3(config-if)# ip add 1.1.1.3 255.255.255.0

R3(config-if)# no shutdown

R3(config-if)# int f0/1

R3(config-if)# shutdown



Switch는 기본적으로 STP가 작동한다. 현재와 같은 설정에서 위 Topology 에 의하면, 모든 Switch는 Loop 형태로 연결되어 있는 상태이다.

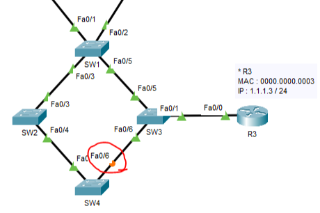

그리고 SW4의 Fa0/6 Port (SW3과의 연결부)가 STP에 의하여 Block 되어 있다.

SW4의 Fa0/6 부분이 주황색 불빛.



즉, STP에 의하여 SW4의 Fa0/6 링크로는 데이터 프레임이 전송되지 않는다. 그러나, 이 구조에서 STP가 어느 부분에서 발생 하는지는 관리자가 직접 설정한 것이 아닌, 자동적으로 실행되는 STP에 의하여 자동적으로 결정 된 것이다. 이제 Switch의 VLAN 1의 STP 우선순위를 조정하여 다른 포트가 차단상태로 변하도록 해 보겠다.



* 설정) Switch 1, 2, 3, 4 의 VLAN 1 에 대한 Priority 값 변경.



* SW1 설정 (모든 포트 shutdown 후, 사용 할 포트만 no shutdown)

SW1(config)# int range fa0/1-24

SW1(config-if)# shutdown

SW1(config-if)# int range fa0/1-3, fa0/5

SW1(config-if)# no shutdown



* SW2 설정 (모든 포트 shutdown 후, 사용 할 포트만 no shutdown + vlan 1의 priority 를 4096으로 설정)

SW2(config)# int range fa0/1-24

SW2(config-if)# shutdown

SW2(config-if)# int range fa0/1-3, fa0/5

SW2(config-if)# no shutdown

SW2(config-if)# exit



SW2(config)# spanning-tree vlan 1 priority 4096



* SW3 설정 (모든 포트 shutdown 후, 사용 할 포트만 no shutdown)

SW3(config)# int range fa0/1-24

SW3(config-if)# shutdown

SW3(config-if)# int range fa0/1, fa0/5-6

SW3(config-if)# no shutdown



* SW4 설정 (모든 포트 shutdown 후, 사용 할 포트만 no shutdown)

SW4(config)# int range fa0/1-24

SW4(config-if)# shutdown

SW4(config-if)# int range fa0/4, fa0/6

SW4(config-if)# no shutdown

SW4(config-if)# exit



SW4(config)# span vlan 1 priority 0



* 현재 Switch 설정 정리

1. 모든 Switch에서 사용하지 않는 Port들은 Shutdown.

2. SW2 부분에서 VLAN 1 에 대한 Priority 값은 4096으로 설정.

3. SW4 부분에서 VLAN 1 에 대한 Priority 값은 0 으로 설정.



* 위 설정 이후의 결과

1. SW1의 Fa0/5 Port가 차단 (Block) 상태가 됨.

2. SW1의 Fa0/5 링크는 STP에 의하여 데이터 프레임을 송, 수신 할 수 없음.

3. 기존에 데이터 프레임을 주고 받을 수 없었던 SW4 부분의 Fa0/6 링크는 차단(Block) 상태가 해제됨.

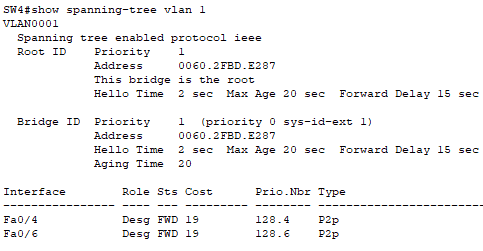

* SW4 Fa0/6 링크가 Designated 상태가 된 것을 확인할 수 있다.

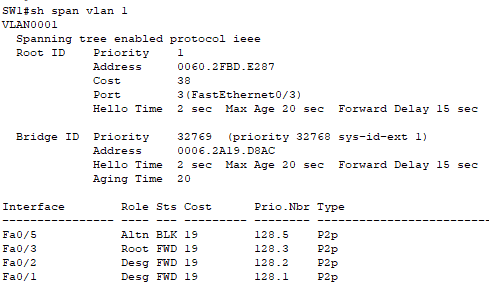

* SW1 Fa0/5 링크가 Block 된 것을 확인할 수 있다.


각 장비들이 그림과 같이 연결되어 있는지 show cdp neighbors 명령어를 사용해 확인 해볼 수 있다.



* show cdp neighbors ?

1. 인접 장비 명 / 해당 장비와 연결된 Local Interface / CDP Hold Time / 장비의 기능 (Switch, Router 등) / 모델 명 / 상대 장비의 인터페이스명 등을 알 수 있음.

2. Switch는 Port가 많은것이 대다수 인데, 이럴 경우 주로 show cdp neighbors 명령어를 주로 사용함.

3. 보안 상 CDP 설정을 항상 켜 두는것은 좋지만은 않음.

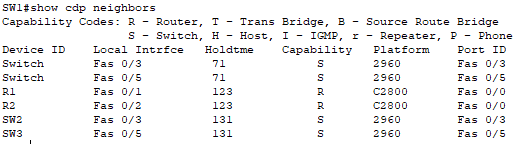

* SW1에서 show cdp neighbors 를 확인한 결과.


* MAC Address .. ?

1. Media Access Control 을 줄여서 MAC 이라고 부르며, 네트워크 장비 또는 LAN 카드에 부여되는 고유한 주소.

2. 랜 카드 하나하나마다 서로다른 고유의 MAC 주소가 있고, 라우터나 스위치도 마찬가지로 존재.

3. 네트워크 통신을 할 때 서로를 구분하여 인식하기 위한 필수적인 주소가 바로 MAC Address.

4. TCP/IP 를 이용하여 IP 주소를 다시 MAC 주소로 변환하고, 테이블을 찾는 등등 일련의 과정을 ARP라고 함. (추후 설명)



* MAC Address 의 구성

 - MAC 주소는 16진수로 이루어져 문자와 숫자를 섞어 총 48 Bit 길이의 고유 주소이다.

 - 11-22-33-44-55-66   ==  11:22:33:44:55:66  ==  1122.3344.5566   ==> 모두 같은 주소임. 표현방식의 차이일 뿐.

 - 앞 6자리는 제조사를 나타내는 OUI 코드.

 - 뒤 6자리는 제조사에서 각 장비에 분배하는 또 하나의 고유의 Serial Number.



* Switch의 MAC 주소 확인하기

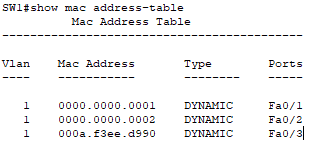

* SW1 에서 활성화 된 Port 들의 Mac 주소를 확인
